聚合物轴承直线作动器

凯瑞装备聚合物轴承直线作动器用于对可靠性和安全性要求较高的应用。系列产品内置位移传感器,抗干扰能力强,精度高,可靠性高;活塞杆采用低摩擦聚合物耐磨环支撑,密封耐磨能力高,服务寿命长,维保次数低。

静压轴承直线作动器

凯瑞装备静压轴承直线作动器工艺难度更高,频响、速度、灵敏度、抗侧向载荷等表现更卓越,含RDH和FDH两个系列。系列产品采用特殊静压支撑方式,具备低摩擦和高动态响应性能等优点;活塞杆采用特殊表面处理工艺,进一步改善了磨损情况,且能延长使用寿命、降低维护需求。


Function and Usage
车辆结构耐久测试;轨道交通疲劳测试;航空疲劳测试;土木工程结构试验;振动测试。

Advantage and Feature
特性 优点
l 内置传感器,抗干扰能力强;
l 具有高抗侧向力、高速发热低、自润滑、低速无爬行特点。
高精度,高可靠性
l 可根据工况配置多种密封和导向形式。 低摩擦,高动态响应
l 可配置蓄能器,减少高频时流量的脉动;
l 可固定式和膜片式安装。
运行稳定
l 活塞杆硬度高,特殊表面处理工艺,适合于长时间动态试验;
l 零间隙关节铰接设计,减小侧向力,降低高频试验时冲击;
l 极限位置设计液压缓冲区,避免运行失控产生损伤。
安全耐用
l 阀块设计具备兼容性,减少维修时间。 兼容性强
l 采用特殊静压支撑方式,提高马达动态性能,减少转子、端盖、定子间的摩擦,提高使用寿命。 寿命长
Technical Parameter
聚合物轴承直线伺服作动器——RDB系列
产品型号 额定力(KN) 缸径 (mm) 杆径 (mm) 行程 (mm) 额定速度
velocity (m/s)
RDB..-015-… 15 55 45 50/100/150/200/250 1.4
RDB..-025-… 25 63 45 100/150/200/250/300 1.1
RDB..-050-… 50 90 70 100/150/200/250/300 1.1
RDB..-100-… 100 105 70 150/200/250/300 0.6
RDB..-200-… 200 150 100 150/200/250/300/350 0.6
RDB..-300-… 300 175 100 200/250/300/350 0.4
RDB..-400-… 400 200 125 250/300/350 0.3
说明:RDB系列标准组装含重力传感器、位移传感器、旋转接头、伺服阀、歧管。



静压轴承直线伺服作动器——RDH系列
产品型号 额定出力 (KN) 缸径 (mm) 杆径(mm) 行程 (mm) 额定速度 (m/s)
RDH..-025-… 25 63 45 100/150/200/250 1.1
RDH..-050-… 50 90 70 100/150/200/250/300 1.1
RDH..-100-… 100 105 70 100/150/200/250/300 0.6
RDH..-200-… 200 150 100 150/200/250/300/350 0.6
RDH..-300-… 300 175 100 150/200/250/300/350 0.4
RDH..-400-… 400 200 125 200/250/300/350 0.3
说明:RDH系列标准组装含重力传感器、位移传感器、旋转接头、安全阀、歧管。



静压轴承直线伺服作动器——FDH系列
产品型号 额定力(KN) 缸径(mm) 杆径(mm) 行程 (mm) 额定速度 (m/s)
FDH..-015-… 15 55 45 100/150/200/250 2
FDH..-025-… 25 63 45 100/150/200/250 1.8
FDH..-038-… 38 94 80 100/150/200/250/300 3.6
FDH..-050-… 50 98 80 100/150/200/250/300 2.8
FDH..-100-… 100 130 100 150/200/250/300/350 2/3.2
FDH..-150-… 150 140 100 150/200/250/300/350 2.3/2.9
FDH..-200-… 200 168 125 150/200/250/300/350 1.7/2.2
FDH..-250-… 250 190 140 200/250/300/350/400 1.7/2.1
FDH..-300-… 300 200 140 200/250/300/350/400 1.4/1.7
说明:
·FDH系列标准组装含位移传感器、伺服阀、歧管、后装支架。
·更多出力和行程可根据用户需求定制,详询凯瑞装备023-63023715。
Product Model

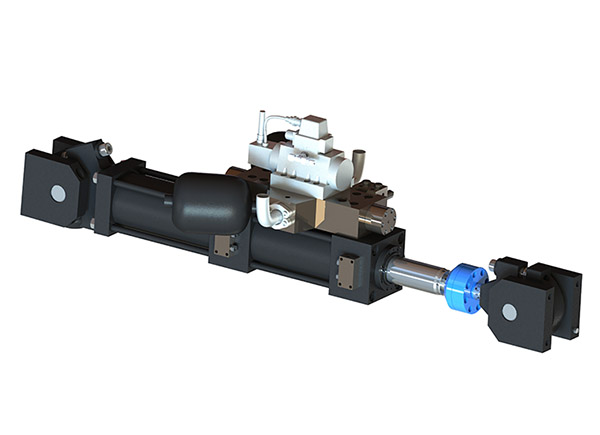

FDH系列

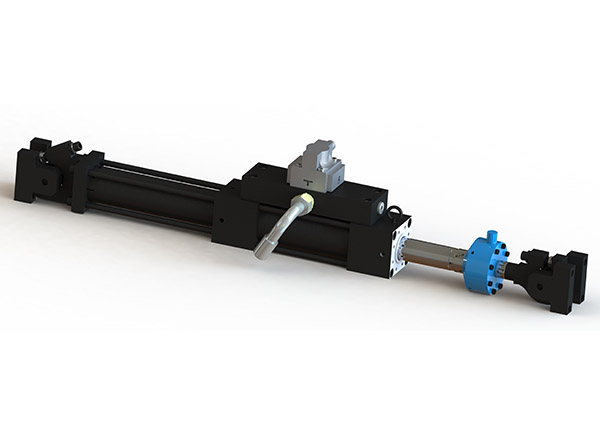

RDB系列

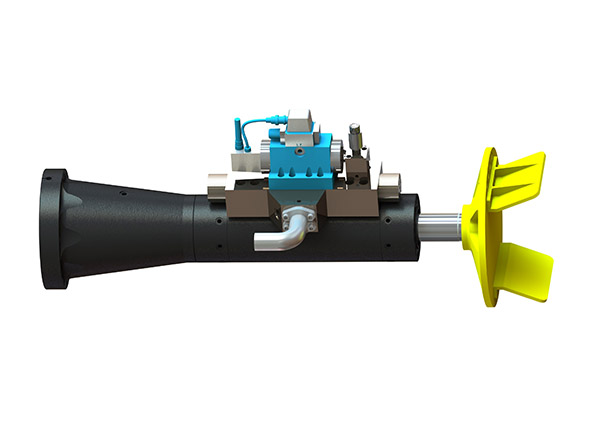

RDH系列
